Orientierung und Kennzeichnung
Orientierung und Kennzeichnung sind im barrierefreien betrieblichen Gebäude keine reine „Beschilderungsfrage“, sondern ein sicherheits- und teilhaberelevantes System aus Wegeführung, Kontrast, Licht, Akustik, taktilen Informationen, Fluchtwegorganisation und organisatorischen Maßnahmen. Rechtlich entsteht ein Mehr-Ebenen-System: Bauordnungsrecht und Landesbauordnungen regeln die bauliche Barrierefreiheit öffentlich zugänglicher Gebäude; das Arbeitsschutzrecht mit der Arbeitsstättenverordnung und den ASR regelt die sichere und gesundheitsgerechte Gestaltung von Arbeitsstätten; das SGB IX begründet Arbeitgeberpflichten zur Beschäftigung und angemessenen Gestaltung für schwerbehinderte Menschen; das BGG liefert die gesetzliche Definition von Barrierefreiheit; auf völkerrechtlicher Ebene bildet Art. 9 UN-BRK den Zugänglichkeitsmaßstab. Die technische Konkretisierung erfolgt vor allem über DIN 18040-1, ASR V3a.2, ASR A1.3, ASR A2.3, ASR A3.4 sowie brandschutz- und elektrotechnische Normen wie DIN EN ISO 7010, DIN ISO 23601, DIN EN 1838, DIN EN 54-23, DIN 14675-1/2, DIN VDE 0833-2 und DIN EN 50172/VDE 0108-100.
Für die Planung in betrieblichen Gebäuden ist der entscheidende Praxisbefund: Barrierefreiheit funktioniert nur als konsistentes Mehr-Sinne-System. Einzelmaßnahmen ohne Systembezug erzeugen häufig Fehlorientierung. Taktile Leitstreifen ohne Zielinformation helfen Blinden nur begrenzt; visuell kontrastreiche Schilder ohne blendfreie Beleuchtung verlieren Wirkung; akustische Alarmierung ohne visuelle Ergänzung benachteiligt hörbehinderte Beschäftigte; rampen- und liftgerechte Wege ohne verständliche Fluchtorganisation bleiben im Gefahrenfall unzureichend. Die ASR V3a.2 formuliert deshalb das Zwei-Sinne-Prinzip ausdrücklich: Informationen müssen für mindestens zwei der drei Sinne Hören, Sehen, Tasten zugänglich sein.
Für Planer folgt daraus analytisch: Die „richtige“ Lösung ist selten das einzelne Produkt, sondern die richtige Kombination aus baulicher Logik, signaltechnischer Redundanz, Nutzergruppenbezug und betrieblicher Organisation. Besonders leistungsfähig sind früh in das Entwurfskonzept integrierte Barrierefreiheitskonzepte.
Orientierungssysteme barrierefrei gestalten
- Rechtsrahmen und Normenlandschaft
- Nutzergruppen und funktionale Anforderungen
- Planungs- und Gestaltungsanforderungen
- Gebäudetypen und Schnittstellen zu Brandschutz und Fluchtwegen
- Planung, Prüfung, Betrieb und Kosten
- Kompakte Checklisten für Planer
- Offene Fragen und Grenzen
Rechtslogik und Bindungswirkung
Für betriebliche Gebäude ist zunächst zwischen öffentlich zugänglichen und nicht öffentlich zugänglichen Bereichen zu unterscheiden. Nach § 50 MBO müssen öffentlich zugängliche bauliche Anlagen in den dem allgemeinen Besucher- und Benutzerverkehr dienenden Teilen barrierefrei sein; ausdrücklich genannt werden unter anderem Einrichtungen des Bildungswesens, des Gesundheitswesens sowie Büro-, Verwaltungs- und Gerichtsgebäude. Für zweckentsprechend genutzte Räume und Anlagen genügt der „erforderliche Umfang“. Die Länder übernehmen dieses Muster mit Abweichungen in ihre Landesbauordnungen; Nordrhein-Westfalen definiert „öffentlich zugänglich“ ausdrücklich als Anlagen, die von im Voraus nicht bestimmbaren Personen aufgesucht werden können. Bayern übernimmt in Art. 48 BayBO inhaltlich denselben Grundgedanken.
Für nicht öffentlich zugängliche betriebliche Gebäude ist das Bauordnungsrecht damit nicht bedeutungslos, aber oft nicht der primäre Träger der Barrierefreiheitsanforderung. Entscheidend werden dann die Arbeitsstättenverordnung und das Sozialrecht. § 3a ArbStättV verlangt, dass Arbeitsstätten so eingerichtet und betrieben werden, dass Gefährdungen vermieden und verbleibende Gefährdungen möglichst gering gehalten werden; dabei hat der Arbeitgeber insbesondere die Belange von Beschäftigten mit Behinderungen zu berücksichtigen. Hält er die vom Ausschuss für Arbeitsstätten ermittelten und im GMBl bekannt gemachten Arbeitsstättenregeln ein, kann er davon ausgehen, die Verordnung zu erfüllen. § 4 ArbStättV verpflichtet zudem zur Instandhaltung und unverzüglichen Mängelbeseitigung; der Anhang der ArbStättV nennt ausdrücklich Kennzeichnung, Verkehrswege, Türen, Fluchtwege, Beleuchtung und Lärm als geregelte Themen.
Sozialrechtlich ergänzt § 164 SGB IX die Pflichten des Arbeitgebers gegenüber schwerbehinderten Menschen; die Norm verweist zwar nicht technisch auf konkrete Maße, ist aber für die betriebliche Umsetzung hoch relevant, weil sie die Pflicht zur Prüfung geeigneter Arbeitsplätze und zu behinderungsgerechter Beschäftigung strukturiert. Das BGG definiert in § 4 Barrierefreiheit als Auffindbarkeit, Zugänglichkeit und Nutzbarkeit in allgemein üblicher Weise, ohne besondere Erschwernis und grundsätzlich ohne fremde Hilfe; genau auf diese Definition nimmt die ASR V3a.2 ausdrücklich Bezug. Völkerrechtlich ist Art. 9 UN-BRK der einschlägige Zugänglichkeitsartikel.
Technische Regeln und Normen
Die technisch-praktische Konkretisierung erfolgt im Arbeitsstättenrecht vor allem durch die ASR. Für Orientierung und Kennzeichnung sind besonders wichtig: ASR V3a.2 (barrierefreie Gestaltung von Arbeitsstätten), ASR A1.3 (Sicherheits- und Gesundheitsschutzkennzeichnung), ASR A2.3 (Fluchtwege und Notausgänge, Flucht- und Rettungsplan) und ASR A3.4 (Beleuchtung und Sichtverbindung). Zusammen bilden sie faktisch das Kernregelwerk für betriebliche Gebäude.
Im Bauordnungsrecht ist DIN 18040-1 das anerkannte Regelwerk für öffentlich zugängliche Gebäude; die Bundesfachstelle Barrierefreiheit weist zugleich darauf hin, dass die Norm auch für nicht öffentlich zugängliche Gebäude angewandt werden kann. In den Technischen Baubestimmungen wird die Einführung der DIN 18040-1 auf die baulichen Anlagen oder Teile baulicher Anlagen bezogen, die nach § 50 Abs. 2 MBO barrierefrei sein müssen. Für Aufzüge ist DIN EN 81-70 einschlägig. Als europäischer Referenzrahmen ist DIN EN 17210 bedeutsam; nach der Bundesfachstelle bleiben rechtlich verbindlich aber bis zur Fortschreibung vor allem die eingeführten Teile der DIN-18040-Reihe.
Für Sicherheits- und Rettungskennzeichnung sind DIN EN ISO 7010 und DIN ISO 23601 zentral; ASR A1.3 verweist für Sicherheitszeichen auf DIN EN ISO 7010 und zeigt ein Beispiel eines Flucht- und Rettungsplans nach DIN ISO 23601. Für bodennahe langnachleuchtende Sicherheitsleitsysteme nennt ASR A2.3 zudem DIN 67510-1, Klasse C sowie DIN ISO 16069 als Nachweisgrundlagen. Für Sicherheitsbeleuchtung ist DIN EN 1838 einschlägig; für die Erstprüfung, Überwachung und Wartung zusätzlich DIN EN 50172/VDE 0108-100. Optische Alarmgeber im Brandfall werden in DIN EN 54-23 geregelt; Brandmeldeanlagen und Sprachalarmanlagen in DIN VDE 0833-2, DIN 14675-1 und DIN 14675-2.
Vergleich der wichtigsten Regelwerke
| Regelwerk | Rechtsnatur | Schwerpunkt für Orientierung/Kennzeichnung | Relevanz im Betrieb |
|---|---|---|---|
| BGG § 4 | Bundesgesetz | Definition von Barrierefreiheit: auffindbar, zugänglich, nutzbar, ohne besondere Erschwernis und grundsätzlich ohne fremde Hilfe | Auslegungsmaßstab, besonders für öffentliche Stellen und als Referenzbegriff allgemein |
| SGB IX § 164 | Bundesgesetz | Arbeitgeberpflichten gegenüber schwerbehinderten Menschen | Wichtig für betriebliche Anpassungen und individuelle Anforderungen |
| ArbStättV § 3a, § 4, Anhang | Bundesverordnung | behinderungsgerechte Arbeitsstätte, Instandhaltung, Kennzeichnung, Verkehrswege, Fluchtwege, Beleuchtung, Lärm | Zentrale Pflichtgrundlage für Arbeitsstätten |
| ASR V3a.2 | Technische Regel mit Vermutungswirkung | Zwei-Sinne-Prinzip, barrierefreie Ergänzungen zu Türen, Verkehrswegen, Treppen, Fluchtwegen, Erste Hilfe | Praktische Kernregel für barrierefreie Arbeitsstätten |
| ASR A1.3 | Technische Regel mit Vermutungswirkung | Sicherheitszeichen, Markierungen, Flucht- und Rettungspläne, Größen nach Erkennungsweite | maßgeblich für Sicherheitskennzeichnung |
| ASR A2.3 | Technische Regel mit Vermutungswirkung | Fluchtwege, Notausgänge, Sicherheitsbeleuchtung, optische Sicherheitsleitsysteme | maßgeblich für Evakuierung und Rettung |
| ASR A3.4 | Technische Regel mit Vermutungswirkung | Mindestbeleuchtungsstärken, Blendungs- und Sichtanforderungen | wichtig für Lesbarkeit, Erkennbarkeit und sichere Nutzung |
| DIN 18040-1 | anerkannte Regel der Technik, häufig über VV TB eingeführt | barrierefreie Planungsgrundlagen für öffentlich zugängliche Gebäude | zentrale bauliche Referenznorm |
| DIN EN 81-70 | technische Norm | barrierefreie Aufzüge | wichtig für Erschließung und Auffindbarkeit vertikaler Wege |
| DIN EN ISO 7010 / DIN ISO 23601 | technische Normen | Sicherheitszeichen / Flucht- und Rettungspläne | Standardisierung von Zeichen und Plänen |
| DIN EN 1838 / DIN EN 50172 VDE 0108-100 | technische Normen | Not- und Sicherheitsbeleuchtung, Prüfung und Wartung | Planung, Prüfung, Betrieb |
| DIN EN 54-23 / DIN VDE 0833-2 / DIN 14675-1/2 | technische Normen | visuelle Brandalarmierung, BMA/SAA, Aufbau, Betrieb, Instandhaltung | wichtig für hörbehindertengerechte Alarmierung und Brandschutzintegration |
Sehbehinderte und blinde Menschen
Für sehbehinderte Menschen ist visuelle Kontrastierung plus ausreichende, blendfreie Beleuchtung der zentrale Wirkmechanismus. DGUV-Unterlagen nennen für Informationstafeln und Notrufbedienelemente einen Leuchtdichtekontrast von mindestens 0,7, für Bedienelemente und Bodenmarkierungen mindestens 0,4; Schwarz-Weiß-Kontraste sollen mindestens 0,8 erreichen. Zusätzlich sollen Wände und Böden, Türen und Zargen sowie Bedienelemente und ihre Umgebung kontrastreich differenziert sein. Die Gestaltung soll so weit gehen, dass auch Menschen mit visuellem Restvermögen von etwa 0,1 eine Raumorientierung erhalten können.
Für blinde Menschen reicht ein rein visuelles System nicht aus. Maßgeblich ist das Zwei-Sinne-Prinzip der ASR V3a.2. Taktile Bodenindikatoren sind in großen, offenen Situationen sinnvoll, brauchen aber nahezu immer eine Erst- oder Zusatzinformation, etwa durch Tastpläne, Informationsschalter oder akustische Hinweise; DGUV betont ausdrücklich, dass Bodenindikatoren allein in der Regel nicht präzise sagen, wohin eine Leitlinie führt. Deshalb sind Bodenindikatoren, Tastpläne, taktile Türschilder, Handlaufinformationen und gegebenenfalls funkgestützte Indoor-Navigation nicht als Alternativen, sondern als Systembausteine zu sehen.
Hörbehinderte und gehörlose Menschen
Für hörbehinderte und gehörlose Menschen ist die Redundanz akustischer Information durch visuelle oder taktile Kanäle entscheidend. Die ASR V3a.2 verlangt für den Ausgleich eingeschränkter Hörfähigkeit ausdrücklich das Zwei-Sinne-Prinzip; DGUV-Leitfäden fordern für Veranstaltungen und vergleichbare Situationen, dass akustische Informationen mindestens auch visuell vermittelt werden, zum Beispiel durch Lichtsignale, Piktogramme, Schrift- oder Gebärdendolmetschung. Für Räume mit überwiegender Einzelnutzung – etwa Einzelbüros – beschreibt DGUV Alarmierungseinrichtungen nach dem Zwei-Sinne-Prinzip mit akustischer, visueller und gegebenenfalls zusätzlicher Vibrationssignalisierung.
Zur Verständlichkeit im Regelbetrieb sind gute Raumakustik und Hörunterstützungssysteme wesentlich. DGUV nennt FM-, Infrarot- und Induktionsanlagen ausdrücklich als technische Hilfen. Bei Türkommunikationsanlagen und Videosprechstellen empfiehlt DGUV eine sprach-/umgebungsgeräuschbezogene Differenz von mindestens 10 dB; für Aufzugsansagen hat sich ein akustischer Signalpegelbereich von etwa 35 bis 65 dB(A) bewährt. In Bildungseinrichtungen, Besprechungsräumen und Versammlungsstätten ist deshalb nicht nur die Alarmierung, sondern auch die Hörsamkeit Teil des barrierefreien Orientierungssystems.
Mobilitätseingeschränkte und kognitiv beeinträchtigte Menschen
Für mobilitätseingeschränkte Menschen hängt Orientierung untrennbar mit Erreichbarkeit zusammen. Ein Weg ist funktional nicht orientierbar, wenn er zwar gut ausgeschildert, aber nicht stufenlos, nicht breit genug oder nicht mit dem Rollstuhl anfahrbar ist. Die ASR V3a.2 und DGUV-Leitfäden verlangen daher anfahrbare Bedienelemente, ausreichend große Bewegungsflächen, stufenlose Erreichbarkeit, kontrastreiche und deutlich erkennbare Türen sowie eine klare, nicht durch Karusselltüren oder schwer bedienbare Anlagen verstellte Haupterschließung.
Für kognitiv beeinträchtigte Menschen ist vor allem Komplexitätsreduktion wichtig. DGUV-Leittexte zu Leitsystemen empfehlen klare Begriffe, Groß-Klein-Schreibung, horizontale Beschriftung, reduzierte Syntax und schlichte semantische Strukturen. Die V3a.2 nennt für sicherheitsrelevante Informationen ausdrücklich Leichte Sprache als Beispiel verständlicher Übermittlung. Außerdem sollten irritierende Bodenmuster, überladene Farbwelten, unnötig wechselnde Symbolsysteme und widersprüchliche Farbcodes vermieden werden. DGUV warnt in Checklisten ausdrücklich vor Wellen- oder Schachbrettmustern, die die Orientierung erschweren können.
Visuelle Information und Beschilderung
Barrierefreie visuelle Information beginnt mit der richtigen Positionierung. DGUV empfiehlt bei vor Kopf montierter Beschilderung eine Unterkante von 2,30 m über Boden; Aushanginformationen und frontal lesbare Schilder sollen sich im Höhenband von 1,00 bis 1,60 m befinden, was eine mittlere Betrachtungsebene um 1,30 m ergibt. Diese Höhenlage ist für rollstuhlnutzende, kleinwüchsige und stehende Personen gleichermaßen günstiger als klassische „Erwachsenenhöhe“. Für 10 m Lesedistanz nennt DGUV bei stark eingeschränktem Sehvermögen eine notwendige Zeichenhöhe von rund 16 cm.
Typografisch sollen serifenlose, klar differenzierbare Schriften verwendet werden; DGUV nennt beispielhaft Futura, Helvetica und VAG Rounded. Groß-Klein-Schreibung ist lesefreundlicher als reine Versalien, horizontale Beschriftung ist Kipp- oder Vertikalbeschriftung vorzuziehen, und Schrift- wie Zeilenabstände müssen flüssiges Lesen unterstützen. Diese Regeln sind keine Designästhetik, sondern unmittelbar funktionsbezogen: Sie reduzieren Fehler beim Erkennen aus Distanz, unter Zeitdruck und bei Blendung.
Sicherheitszeichen sind nach ASR A1.3 nach Erkennungsweite zu bemessen. Die Tabelle 3 der ASR verknüpft Erkennungsweiten mit Schriftgrößen und Zeichenabmessungen; für beleuchtete Rettungs-, Brandschutz- und Zusatzzeichen ergeben sich abgestufte Vorzugsgrößen. Für Flucht- und Rettungspläne verlangt ASR A1.3: aktuell, übersichtlich, ausreichend groß, farbig, vorzugsweise im Maßstab 1:100, in der Regel nicht kleiner als DIN A3, lagerichtig zum Anbringungsort, mit Standort des Betrachters, Hauptfluchtwegen, Erste-Hilfe- und Brandschutzeinrichtungen sowie – soweit vorhanden – Nebenfluchtwegen und Sammelstellen. Für Hotel- oder Klassenzimmer kann DIN A4 ausreichen.
Taktile Information und Bodenindikatoren
Taktile Schrift und taktile Symbole dienen dem Nahbereich. DGUV nennt für erhabene Profilschrift eine Zeichenhöhe von in der Regel 10 bis 25 mm; die Schrift soll ein prismatisches Profil mit leicht gerundeter Oberkante haben. Taktile Piktogramme sollen für mittlere Distanz mindestens 75 mm hoch sein und mindestens 1,2 mm erhaben ausgebildet werden; für den Nahbereich genügen etwa 25 mm, sofern Kontrast und Kontur sehr klar sind. In der Praxis gehören Braille und Profilschrift an Türschilder, Aufzugsbedienfelder, Handläufe, Taktpläne und raumbezogene Informationspunkte.
Taktile Bodenindikatoren werden nach Gebäudekontext sehr unterschiedlich eingesetzt. Im Außenbereich und in großen Innenräumen sind Rippen- und Noppenstrukturen gebräuchlich. DGUV nennt Leitstreifen in Rippenstruktur mit üblichen Breiten von 30 cm oder 60 cm; Abzweigungsfelder sollen mindestens 60 × 60 cm, vorzugsweise 90 × 90 cm groß sein. In Innenräumen können 3 bis 4 Rippen oder Rillen, 2 bis 3 mm erhaben oder vertieft profiliert, als Leitlinien ausreichen. Wichtiger als das Einzelmaß ist die Durchgängigkeit: Mischsysteme und situative Eigenlösungen erzeugen Unsicherheit.
Handläufe sind zugleich Aufstützungs- und Informationsmedien. Die ASR V3a.2 verlangt für blinde Beschäftigte taktile Informationen an Handläufen, etwa die Stockwerksbezeichnung. DGUV empfiehlt, umfangreichere Informationen in Braille und Reliefschrift auf der Rückseite des Handlaufs anzuordnen, weil die Hand dort geführt wird. Handläufe sollen kontrastierend vor dem Hintergrund liegen; für kleinwüchsige Personen sind zusätzliche Handläufe in 0,65 m Höhe vorzusehen.
Türen, Glasflächen, Bedienelemente und Aufzüge
Transparente Flächen sind ein klassischer Barriere- und Unfallpunkt. ASR V3a.2 und DGUV fordern visuell kontrastreiche Sicherheitsmarkierungen auf Glasflächen in zwei Höhenbändern: 40–70 cm und 120–160 cm über Oberkante Fertigfußboden. Die Markierungen sollen aus hellen und dunklen Anteilen bestehen, um bei wechselndem Hintergrund wirksam zu bleiben. Bei rahmenlosen Glastüren ist die Hauptschließkante zusätzlich kontrastreich zu gestalten.
Bedienelemente müssen erreichbar, taktil oder kontrastreich erkennbar und ohne überhöhten Kraftaufwand benutzbar sein. Die ASR V3a.2 nennt für viele Bedienelemente eine Anordnung grundsätzlich in 0,85 m Höhe; für Meldeeinrichtungen, Brandmelder oder vergleichbare Elemente sind 0,85 bis 1,05 m als guter Bereich genannt. DGUV beschreibt für Aufzugs-Ruftaster mindestens 3 cm Kantenlänge bzw. Durchmesser, eine Bedienkraft von etwa 2,5 bis 5 N, die Anordnung in 85 cm Höhe und mindestens 50 cm Abstand zu festen Bauteilen. Sensortasten sind für sehbehinderte und blinde Beschäftigte ausdrücklich ungeeignet.
Barrierefreie Aufzüge müssen nicht nur „vorhanden“, sondern leicht auffindbar sein. DGUV fordert dafür logische Positionierung, kontrastreiche Gestaltung, mögliche Einbindung in ein Leitsystem sowie Vermeidung von Blendung und Spiegelung. Vor Aufzugstüren ist eine Bewegungs- und Wartefläche von mindestens 150 × 150 cm zweckmäßig; gegenüber abwärtsführenden Treppen sollen mindestens 300 cm Abstand eingehalten werden. Der Fahrkorb sollte mindestens 110 cm breit sein, die Tür lichte 90 cm Weite haben; für Rollstuhlnutzende mit Begleitung ist regelmäßig eine Tiefe von mindestens 140 cm sinnvoll. Informationen im Aufzug – Geschoss, Fahrtrichtung, Türzustand – sollen visuell und auditiv vermittelt werden.
Beleuchtung, Reflexionskontrolle und Bodenbeläge
Beleuchtung ist Teil des Orientierungssystems. BAuA nennt aus ASR A3.4 beispielhaft Mindestwerte von 500 lx für Büroarbeitsplätze, 200 lx für Waschräume/Toiletten, 100 lx für Treppen, Fahrtreppen, Fahrsteige und Aufzüge sowie 50 lx für Verkehrsflächen und Flure ohne Fahrzeugverkehr. Für sichere Treppen bestätigt BAuA den Mindestwert von 100 lx. In der Praxis ist der reine Lux-Wert aber nur der Anfang: Blendungsbegrenzung, homogene Ausleuchtung, Reflexionsarmut und sichtbare Kanten sind für die Barrierefreiheit ebenso zentral.
DGUV fordert reflexionsarme und rutschhemmende Bodenbeläge; sie sollen fest verlegt, rollstuhlgeeignet und nicht elektrostatisch aufladbar sein. In Checklisten zur barrierefreien Veranstaltungs- und Gebäudeplanung wird außerdem ausdrücklich empfohlen, stark irritierende Bodenmuster zu vermeiden. Für Außenwege gelten zusätzlich erschütterungsarmes Befahren, geringe Längs- und Querneigungen und witterungsrobuste Oberflächen als funktional wichtig. Die Materialwahl ist deshalb kein rein gestalterisches Thema: Sie entscheidet über Wahrnehmung, Stockeinsatz, Rollwiderstand, Sturzrisiko und Reinigungsrobustheit.
Fluchtwege, Rettungszeichen und Sicherheitsbeleuchtung
ASR A2.3 gibt für Hauptfluchtwege lichte Mindestbreiten in Abhängigkeit von der Personenbelegung vor. Für Durchgänge/Türen und Hauptfluchtwege ergeben sich unter anderem folgende Werte: bis 20 Personen 1,00 m, bis 50 Personen 1,20 m; in Bestandsgebäuden vor dem 30. September 2022 sind in bestimmten Fällen für bis zu fünf Personen 0,875 m zulässig. Die lichte Mindesthöhe des Hauptfluchtwegs soll 2,10 m betragen und 2,00 m nicht unterschreiten; Durchgänge und Türen im Fluchtweg sollen 2,10 m erreichen und 1,95 m nicht unterschreiten. Türen im Verlauf von Fluchtwegen müssen sich leicht und ohne besondere Hilfsmittel öffnen lassen. Wendel- und Spindeltreppen sind im Hauptfluchtweg unzulässig; Treppen müssen grundsätzlich gerade Läufe haben.
Optische Sicherheitsleitsysteme sind nach ASR A2.3 bodennahe oder auf dem Boden liegende durchgehende Leitsysteme; die Oberkante der Markierung darf nicht höher als 40 cm über dem Fußboden liegen, bei neuen Arbeitsstätten wird 30 cm empfohlen. Langnachleuchtende Rettungszeichen, die Teil solcher Systeme sind, sollen im Abstand von maximal 5 m angebracht werden; innenbeleuchtete Rettungszeichen in elektrisch betriebenen Systemen im Abstand von maximal 10 m. Elektrisch betriebene Leitmarkierungen dürfen untereinander höchstens 2,50 m Abstand haben. Niedrig montierte Sicherheitsleuchten müssen auf der Mittellinie des Fluchtwegs mindestens 1 lx in maximal 20 cm Höhe über dem Boden erreichen; bis zum Rand darf der Wert auf 0,5 lx abfallen. Sicherheitsbeleuchtung muss nach Ausfall der Allgemeinbeleuchtung 50 % des Sollwerts innerhalb von 5 s und 100 % innerhalb von 60 s erreichen.
Für barrierefreie Evakuierung verlangt ASR V3a.2, dass Fluchtwege, Notausgänge, Flucht- und Rettungspläne und Sicherheitsbeleuchtung die Belange von Menschen mit Behinderungen berücksichtigen. Informationen wie Brandschutzordnung oder Verhaltensregeln im Brandfall müssen für seh- oder hörbehinderte Beschäftigte verständlich und dem Zwei-Sinne-Prinzip folgend vermittelt werden; für Flucht- und Rettungspläne werden für Sehbehinderte vergrößerte Zeichen und für Rollstuhlnutzende/kleinwüchsige Personen geeignete Augenhöhen genannt. Möglich sind zudem dynamisch-akustische Fluchtleitsysteme.
Empfohlene Material- und Systemklassen
Die folgende Tabelle ist keine Norm, sondern eine planerische Verdichtung aus den oben genannten Regelwerken. Sie eignet sich für Vorplanung, Ausschreibungsvorbereitung und Werkstattgespräche.
| Bauteil / System | Typische Materialklasse | Sinnvolle Maße / Kennwerte | Einbauhinweise |
|---|---|---|---|
| Tür- und Raumschild im Nahbereich | HPL, Aluminiumverbund, Edelstahl mit taktilen Einlagen | Profilschrift 10–25 mm; taktile Symbole mindestens 75 mm, Relief mindestens 1,2 mm | Seitlich vor der Tür oder am Türdrückerbezugspunkt, blendfrei, kontrastreich, mit Braille und Profilschrift kombinieren |
| Aushang / Infotafel | matte Platte hinter entspiegeltem Glas oder offen montiert | Höhenband 1,00–1,60 m; hohe Kontraste; Schriftgrößen nach Erkennungsweite / Sehaufgabe | keine Reflexe, klare Gliederung, möglichst wenige Informationsebenen |
| Visuelle Glasmarkierung | Folienstreifen oder keramischer Siebdruck | zwei Höhenbänder 40–70 cm und 120–160 cm; kontrastierend mit hellen und dunklen Anteilen | auf Türflügel und markante Festverglasung, auch Hauptschließkante beachten |
| Taktile Bodenindikatoren innen | gefräste / aufgeklebte Rippen- und Noppenstrukturen, dauerhafte Einlegeelemente | Rippen/Rillen 2–3 mm; Leitstreifen 30 oder 60 cm; Abzweigfeld mind. 60 × 60 cm, vorzugsweise 90 × 90 cm | nur dort einsetzen, wo eine klare Ziellogik besteht; mit Tastplan/Akustik ergänzen |
| Handlaufinfo | Lasergravur, geprägtes Metall, taktile Einleger | Handlaufhöhe 0,80–0,90 m; Zusatzhandlauf 0,65 m bei Bedarf | Information an Handlaufunterseite / -rückseite; Kontrast zum Hintergrund |
| Aufzugs-Ruftaster / Bediensystem | robuste Taster, taktil markiert, ggf. horizontales Tableau | Taster mind. ca. 3 cm; Bedienkraft 2,5–5 N; Montage 0,85 m; Abstand zu festen Bauteilen mind. 0,50 m | visuell + taktil + auditiv rückmelden, keine reinen Sensortasten |
| Langnachleuchtendes Fluchtweg-System | nachleuchtende Markierungen / Türgriffhinterlegung / bodennahe Leisten | Oberkante max. 40 cm, empfohlen 30 cm; Rettungszeichenabstand max. 5 m | Anregungslicht sicherstellen; Klasse C nach DIN 67510-1 beachten |
| Elektrisch betriebenes Fluchtweg-System | LED-Leuchten, innenbeleuchtete Rettungszeichen, Leitmarkierungen | Rettungszeichenabstand max. 10 m; Leitmarkierungen max. 2,5 m; Beleuchtungsstärke 1 lx auf Mittellinie | Blendung vermeiden; Wartungs- und Prüfkonzept mitführen |
| Hörunterstützung | Induktionsanlage, FM-, IR-System | kein Einheitsmaß; fachplanungspflichtig je Raumakustik und Nutzung | besonders in Bildung, Besprechung, Versammlung und Empfangssituationen |
| Optische Alarmierung | VAD nach DIN EN 54-23 | produkt- und coveragebezogen, nicht frei abschätzbar | in Brandfallplanung integrieren; visuelle Alarmierung nie isoliert, sondern mit Gesamtalarmkonzept |
Büro und Verwaltung
Bei Büro- und Verwaltungsgebäuden ist rechtlich zu unterscheiden: Der öffentlich zugängliche Teil – Eingang, Empfang, Besuchertoiletten, Wartebereich, Besprechung für Externe – fällt regelmäßig unter das Bauordnungsrecht und § 50 MBO bzw. Landesrecht; rein interne Büroflächen fallen stärker unter ArbStättV, ASR und SGB IX. Die Anforderungslage ist deshalb in der Praxis zweigeteilt: Besucherorientierung mit robuster, selbsterklärender Wegeführung im öffentlichen Bereich und arbeitsplatzbezogene Anpassbarkeit im internen Bereich. Die Bundesfachstelle weist ausdrücklich darauf hin, dass DIN 18040-1 auch für nicht öffentlich zugängliche Gebäude angewandt werden kann; das ist für inklusive Unternehmenszentralen, Campus- und Verwaltungsgebäude sachgerecht.
Industrie und Logistik
Industriebauten sind häufig nur eingeschränkt öffentlich zugänglich. Das mindert aber nicht die Pflicht zur barrierefreien Arbeitsgestaltung. Hinzu kommen brandschutzrechtliche Besonderheiten: Die MIndBauRL regelt als Technische Baubestimmung Mindestanforderungen des baulichen Brandschutzes im Industriebau, insbesondere Feuerwiderstand, Brandabschnittsgrößen sowie Anordnung und Lage der Rettungswege. Für Orientierung und Kennzeichnung bedeutet das: Die Führung von Fußgängerwegen, Querungen mit Fahrzeugverkehr, Bereichskennzeichnung, taktile bzw. akustische Warnung an Kreuzungen und die Freihaltung markierter Fluchtkorridore müssen viel enger mit Produktions- und Logistikprozessen abgestimmt werden als im Büro. Die ASR V3a.2 verlangt an Verkehrswegkreuzungen und Abgrenzungen bei Blindheit zusätzliche taktile Markierungen oder akustische Warnsysteme.
Bildungsstätten
Bildungsbauten sind typischerweise öffentlich zugänglich und zugleich arbeits- sowie lernbezogene Räume. Die Bauministerkonferenz führt für Schulen seit 2025 eine aktualisierte Muster-Richtlinie über bauaufsichtliche Anforderungen an Schulen; parallel gelten die allgemeinen Anforderungen der MBO/LBO sowie die arbeitsstättenrechtlichen Anforderungen für Beschäftigte. In Schulen, Hochschulen, Seminargebäuden und Akademien sind Orientierung und Kennzeichnung besonders stark mit Hörsamkeit, Sichtbeziehungen, Induktionsanlagen, Pult- und Podiumerschließung, visueller Präsentationsgestaltung und einfacher Informationsstruktur verknüpft. DGUV nennt für solche Kontexte ausdrücklich Induktions-, FM- oder Infrarotsysteme, ausreichende Sicht auf Gebärdendolmetschung und einfache bzw. leichte Sprache als geeignete Maßnahmen.
Versammlungsstätten
Versammlungsstätten sind der baurechtlich anspruchsvollste Typ, weil hohe Personenzahlen, Ortsunkenntnis, zeitkritische Evakuierung und häufig verdunkelte oder akustisch anspruchsvolle Räume zusammentreffen. Die Bauministerkonferenz führt die MVStättVO als spezielle Mustervorschrift; zusätzlich gelten ASR A2.3 und A1.3, soweit es sich um Arbeitsstättenbereiche handelt. Praktisch bedeutet das: dichte und redundante Sicherheitskennzeichnung, gut sichtbare und bodennahe Rettungswegführung, auditiv und visuell verständliche Durchsagen, optische Alarmgeber nach DIN EN 54-23 und ein abgestimmtes BMA-/SAA-Konzept nach DIN 14675 und DIN VDE 0833. Für Beschäftigte und Besucher mit Behinderungen ist ein Standard-Alarmkonzept ohne visuelle Ergänzung und ohne barrierefrei gedachte Fluchtorganisation regelmäßig unzureichend.

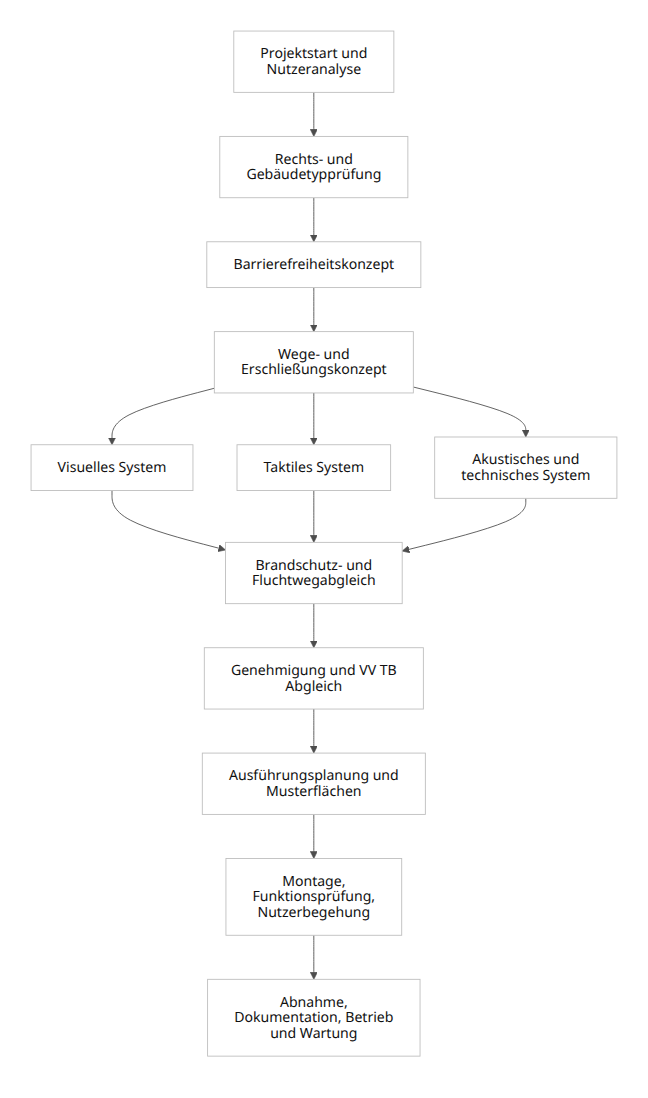

Planungsprozess und Schnittstellen
Ein belastbarer Planungsprozess beginnt nicht mit der Schilderliste, sondern mit einem Barrierefreiheitskonzept. BBSR und Bundesfachstelle heben dieses Konzept als überprüfbaren Nachweis hervor; mehrere Länder verlangen inzwischen ein Barrierefrei-Konzept oder einen gleichartigen Nachweis im Genehmigungsverfahren. Fachlich sinnvoll ist die Bearbeitung spätestens ab Vorplanung, weil Wegeführung, Aufzugslage, Treppenform, Blickbeziehungen, Fluchtweglogik und Techniktrassen später nur teuer korrigierbar sind.
Inhaltlich sollten mindestens folgende Schnittstellen explizit geführt werden: Architektur, Innenarchitektur, Brandschutz, Elektro-/ELA-/BMA-Planung, Aufzugsplanung, Arbeitsstättenplanung, Facility Management, Schwerbehindertenvertretung/Betriebsrat und – wenn möglich – Nutzervertretungen. ASR V3a.2 betont ausdrücklich, dass individuelle Erfordernisse der Beschäftigten mitzuberücksichtigen sind; wenn die Auswirkungen einer Behinderung nicht offensichtlich sind, können Informationen etwa über die Beschäftigten selbst, die Schwerbehindertenvertretung, das betriebliche Eingliederungsmanagement oder die Gefährdungsbeurteilung gewonnen werden.
Prüfung, Abnahme und Wartung
Die Abnahme barrierefreier Orientierungssysteme sollte nicht nur dokumenten-, sondern funktionsbezogen erfolgen. Bei Sicherheits- und Fluchtwegkennzeichnungen sind die Pläne nach ASR A1.3 lagerichtig, vollständig und auf den Anbringungsort bezogen zu prüfen; bei optischen Sicherheitsleitsystemen verlangt ASR A2.3 regelmäßige Funktionsprüfung und Instandhaltung. Für Sicherheitsbeleuchtungsanlagen legt DIN EN 50172/VDE 0108-100 Mindestanforderungen an elektrische Anlage, Erstprüfung, kontinuierliche Überwachung und Wartung fest. Für BMA/SAA strukturieren DIN 14675-1 und -2 die Phasen von Konzeption, Planung, Montage, Inbetriebsetzung, Abnahme und Instandhaltung.
Im Betrieb ist § 4 ArbStättV die zentrale Pflichtnorm: festgestellte Mängel sind unverzüglich zu beseitigen. Für Orientierung und Kennzeichnung betrifft das besonders beschädigte oder überklebte Schilder, zugestellte Fluchtwegmarkierungen, nicht funktionierende Aufzugsansagen, defekte optische Alarmgeber, durch Reinigungswachs verschlechterte Kontraste, ausgefallene Sicherheitsbeleuchtung und nicht mehr aktualisierte Flucht- und Rettungspläne nach Umbauten. Der häufigste Praxisfehler im Bestand ist nicht der fehlende Standard, sondern die Erosion des Standards im laufenden Betrieb.
Richtwerte für die Kostenbewertung
Offizielle, allgemeinverbindliche Preislisten speziell für barrierefreie Orientierungssysteme gibt es nicht. Die belastbaren amtlichen Aussagen sind eher systemisch: BBSR und Bundesfachstelle verweisen darauf, dass früh integrierte Barrierefreiheit wirtschaftlicher ist und Mehrkosten im Neubau häufig überschaubar bleiben; Nachrüstung ist typischerweise deutlich teurer. Für die Budgetierung ist deshalb weniger der Einzelpreis entscheidend als die Projektphase, in der die Maßnahme ausgelöst wird.
Für die frühe Projektkalkulation sind folgende unverbindliche Planungsspannen fachlich brauchbar; sie haben keinen amtlichen Preischarakter und müssen im Projekt durch Ausschreibung oder Herstellerangebote verifiziert werden:
| Kostenart | Grobe frühe Budgetgröße | Kommentar |
|---|---|---|
| Einfaches kontrastreiches Raumschild | ca. 30–90 € je Stück | reine visuelle Beschilderung, ohne Taktik |
| Taktiles Türschild mit Braille/Profilschrift | ca. 60–180 € je Stück | stark abhängig von Material, Lasertechnik, Stückzahl |
| Taktile Bodenindikatoren innen | ca. 80–250 € je m² | zuzüglich Untergrundvorbereitung / Einfräsung |
| Langnachleuchtende Leitmarkierung / Fußleistenleitsystem | ca. 15–60 € je lfm | stark systemabhängig |
| Innenbeleuchtetes Rettungszeichen | ca. 100–300 € je Stück | ohne Leitungs-/Montageaufwand |
| Optischer Alarmgeber nach DIN EN 54-23 | ca. 120–400 € je Stück | plus Verkabelung, Integration, Inbetriebsetzung |
| Kleine Induktionsanlage für Besprechungsraum | ca. 1.500–6.000 € | abhängig von Raumgröße, Audiointegration |
| Nachrüstung einfacher akustischer Aufzugsansagen / Bedientableau-Anpassung | vierstellig bis niedriger fünfstelliger Bereich | stark abhängig von Aufzugssystem und Zulassung |
| Vollständiges Leit- und Orientierungssystem für mittelgroßes Bestandsgebäude | häufig fünfstelliger Bereich | Signaletik, Taktik, Pläne, Beleuchtung, Montage, Dokumentation |
Für die Wirtschaftlichkeit gilt analytisch: Teuer werden nicht die normgerechten Schilder, sondern vor allem späte Grundrissfehler – falsch gelegte Aufzüge, nicht trennbare Verkehrsströme, fehlende Bewegungsflächen, ungünstige Treppen-/Türeinbindungen und brandschutztechnisch unvereinbare Ad-hoc-Nachrüstungen. Genau deshalb ist der Konzeptansatz aus dem BBSR-Leitfaden so wichtig.
Checkliste für die Planung
Die folgende Checkliste verdichtet die wichtigsten Prüffragen für Entwurf, Ausführung und Abnahme. Sie ist aus ASR V3a.2, ASR A1.3, ASR A2.3, ASR A3.4 sowie den einschlägigen DGUV-Leitfäden abgeleitet.
| Prüffeld | Kernfrage |
|---|---|
| Nutzergruppen | Sind sehbehinderte, blinde, hörbehinderte, mobilitätseingeschränkte und kognitiv beeinträchtigte Nutzer explizit betrachtet? |
| Rechtsgrundlage | Ist geklärt, welche Bereiche öffentlich zugänglich sind und welche Anforderungen aus LBO/MBO, ArbStättV und SGB IX folgen? |
| Wegeführung | Ist das Haupterschließungssystem logisch, geradlinig, konfliktarm und ohne unnötige Niveauwechsel? |
| Redundanz | Werden sicherheits- und orientierungsrelevante Informationen nach dem Zwei-Sinne-Prinzip vermittelt? |
| Kontrast | Erreichen Schriften/Schilder/Bedienelemente funktional ausreichende Leuchtdichtekontraste und sind sie blendfrei? |
| Taktile Information | Gibt es dort, wo nötig, Bodenindikatoren, taktile Türschilder, Tastpläne und Handlaufinformationen – aber nicht überfrachtet? |
| Glasflächen | Sind Glasflächen in beiden relevanten Höhenbändern kontrastreich markiert? |
| Aufzüge | Sind Aufzüge auffindbar, mit ausreichenden Bewegungsflächen erschlossen und mit visuellen/auditiven Informationen ausgestattet? |
| Treppen | Haben Treppen gerade Läufe, beidseitige Handläufe, kontrastierte An- und Austritte und keine Unterlaufgefahren? |
| Beleuchtung | Sind Flure, Treppen, Aufzüge, Aushänge und Bedienstellen ausreichend und reflexionsarm beleuchtet? |
| Fluchtwege | Stimmen Fluchtwegbreiten, Türnutzbarkeit, Kennzeichnung, Sicherheitsbeleuchtung und Rettungspläne mit der Personenbelegung überein? |
| Hörunterstützung | Sind in Besprechungs-, Bildungs- und Versammlungsbereichen bei Bedarf Induktions-, FM- oder IR-Systeme vorgesehen? |
| Sprache | Sind Kerninformationen einfach, eindeutig, möglichst redundanzarm und bei Bedarf in Einfacher/Leichter Sprache aufbereitet? |
| Betrieb | Gibt es einen Wartungs- und Aktualisierungsplan für Schilder, Pläne, Aufzugsinformationen, Alarmierung und Sicherheitsbeleuchtung? |
Typische Planungsfehler
Die häufigsten Fehler sind in der Praxis nicht exotisch, sondern wiederkehrend: zu hoch montierte Schilder; taktile Türinformationen an der falschen Seite; Bodenindikatoren ohne „Zielgrammatik“; starke Reflexe auf Hochglanzschildern; farbige Kennzeichnung ohne ausreichenden Hell-Dunkel-Kontrast; Sicherheitszeichen, die nur für stehende Erwachsene lesbar sind; Aufzüge, die zwar vorhanden, aber nicht intuitiv auffindbar sind; Flucht- und Rettungspläne, die nach Umbauten nicht aktualisiert wurden; und Alarmkonzepte, die Gehörlose oder Blinde lediglich organisatorisch, nicht technisch mitdenken. Diese Fehler lassen sich fast immer durch frühe Musterflächen, Nutzerbegehungen und einen interdisziplinären Prüfprozess vermeiden.
Praxisbeispiel für eine robuste Mindestlösung
Für ein typisches Verwaltungs- oder Bürogebäude mit Besucheranteil ist eine robuste Mindestlösung regelmäßig: klare Haupteingangsadressierung; kontrastreiche Empfangszone; barrierefreier Weg vom Eingang zum Empfang, Aufzug und barrierefreien WC; taktile und visuelle Geschossidentifikation am Aufzug; kontrastreiche und blendfreie Raumkennzeichnung im Nahbereich; ausreichende Flur- und Treppenbeleuchtung; kontrastierte Treppenan- und -austritte; beidseitige Handläufe mit taktilen Informationen; fluchtwegbezogene Sicherheitszeichen nach DIN EN ISO 7010; lagerichtige Flucht- und Rettungspläne in geeigneter Höhe; Sicherheitsbeleuchtung und gegebenenfalls bodennahe optische Sicherheitsleitsysteme; visuelle Ergänzung akustischer Alarmierung; und in Besprechungsbereichen eine Hörunterstützung. Für Industrie- und Logistikbereiche treten hinzu: klare Trennung von Fuß- und Fahrzeugverkehr, kontrastreiche bzw. taktile Wegbegrenzungen, Warnsysteme an Kreuzungen und besonders konsequente Freihaltung der Fluchtkorridore.
Offene Fragen und Grenzen
Bei einzelnen spezialisierten Sehbehinderten-/Blinden-Normen – insbesondere zu taktilen Beschriftungen und Bodenindikatoren – wurden konkrete Maßangaben vor allem aus amtlichen bzw. berufsgenossenschaftlichen Planungshilfen verwendet, die den Stand der Technik praktisch abbilden. Für Ausschreibung und Abnahme sollte im Projekt deshalb zusätzlich immer mit den aktuellen Volltexten der eingeführten Normen und der landesspezifischen VV TB gearbeitet werden.
Kostenangaben konnten nur als grobe, unverbindliche Planungsspannen dargestellt werden, weil amtliche Richtpreistabellen für Signaletik-, Taktik- und Alarmprodukte fehlen und am Markt starke Unterschiede nach Stückzahl, Material, Montageaufwand und Systemintegration bestehen. Für belastbare Projektentscheidungen sind deshalb Herstellerangebote, Fachplaneransätze und – bei sicherheitsrelevanten Anlagen – die Abstimmung mit Brandschutzplanung, Prüfverständigen und Betreiber unerlässlich.
